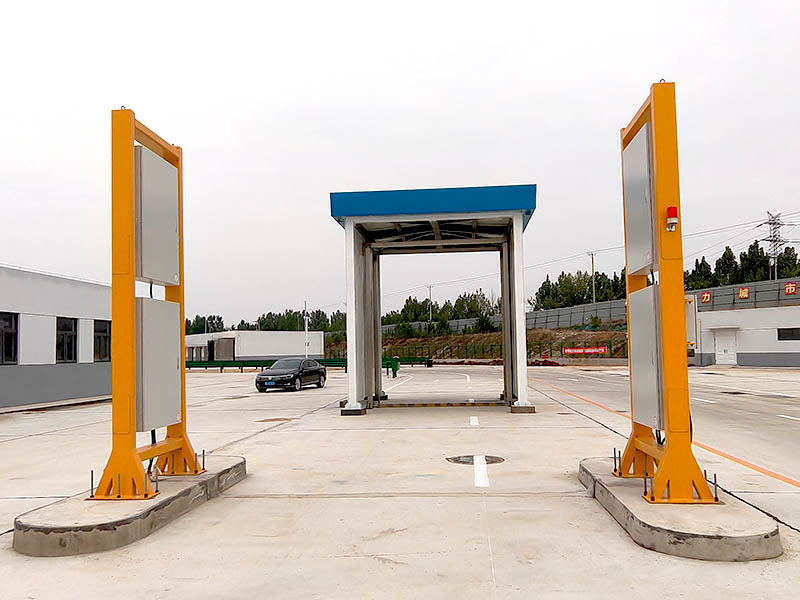

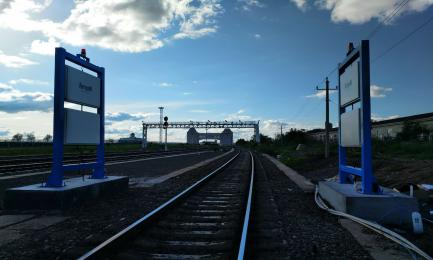

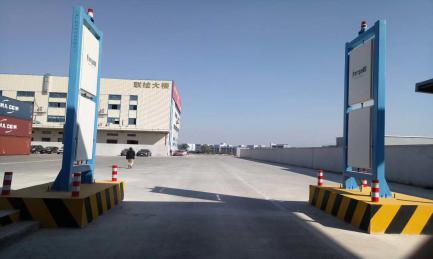

RJ11系列通道式放射性監測系統主要用于監測卡車、集裝箱車輛、火車等車載物質是否含有超標的放射性物質，監測系統配備進口塑料閃爍體以及標準大氣壓的3He中子管（大氣壓可選配），具有高靈敏度，低探測下限，快速測量（200ms響應時間）等特點，能區分天然核素和人工核素，實時自動監測各類通道，配合車速檢測，視頻監控，車牌識別，箱號識別（選配）等輔助功能，有效的預防放射性物質的非法攜帶和擴散，廣泛用于核電站、海關、機場、火車站等出入口的放射性監測控制。監測系統符合國家標準GBT 24246-2009《放射性物質與特殊核材料監測系統》相關要求，選配型的核素識別型通道門符合國家標準GBT 31836-2015 《用于探測和識別非法放射性物質運輸?shù)幕谧V分析的門式監測系統》相關要求。
系統型號
|
型號 特征 |
探測器類型 |
探測器 體積 |
設備 凈高 |
推薦監測 高度范圍 |
推薦監測 寬度范圍 |
允許通過 車速范圍 |
|
RJ11-2050 |
塑閃 |
50升 |
2.6米 |
(0.1~3.5) 米 |
(4~4.5)米 |
(5~12)km/h |
|
RJ11-2060 |
塑閃 |
60升 |
2.6米 |
(0.1~4 )米 |
(4~4.5)米 |
(5~12)km/h |
|
RJ11-2100 |
塑閃 |
100升 |
4.3米 |
(0.1~5) 米 |
4.5米 |
(5~15)km/h |
|
RJ11-2120 |
塑閃 |
120升 |
4.3米 |
(0.1~5) 米 |
4.5米 |
(5~15)km/h |
|
RJ11-2150 |
塑閃 |
150升 |
4.3米 |
5.0米 |
5.0米 |
(5~18)km/h |
|
RJ11-2200 |
塑閃 |
200升 |
4.3米 |
6.0米 |
6.0米 |
(5~20)km/h |
系統組成
系統必配硬件組成：
① γ探測組件:塑料閃爍體+低噪聲光電倍增管
② 支撐結構:立柱及防水箱
③ 探測器準直:5面環鉛鉛盒
④ 報警裝置:現場及控制中心聲光報警各1套
⑤ 中心管理控制系統:電腦、硬盤、數據庫及分析軟件1套
⑥ 傳輸組件:TCP/IP傳輸組件1套

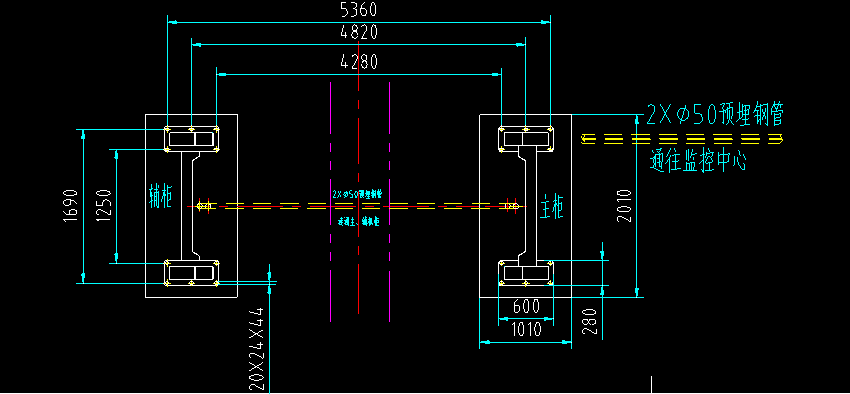

⑦ 設備安裝基礎:鋼筋水泥砼體、鋼制平臺1套
系統選配輔助裝置：
① 中子探測組件:長壽命中子正比計數器2-8個
② 在線核素識別組件:大體積碘化鈉探測器+低鉀光電倍增管1套
③ 探頭端分析裝置:1024道多道γ能譜分析器1個
④ 占位及測速裝置:對射式紅外測速系統、超聲波測速系統(可選)2對
⑤ γ自標定裝置:低活度天然放射性礦物盒(非放射源)1枚
⑥ 車牌號碼識別:高清夜視連續攝像、拍照裝置1套
⑦ 定位管理系統:GPS全球定位裝置、GIS地理信息系統1套
⑧ 短信報警系統:SMS短信報警系統1套
⑨ 車輛通過管理:現場抬桿系統1套
⑩ 現場顯示系統:大屏幕LED顯示系統1套
? 現場廣播系統:麥克風+揚聲器1套
? 穩壓續航裝置:UPS不間斷電源1套
? 箱號識別系統:高清掃描存儲集裝箱箱號等信息(海關選配)1套
? 人員防護裝置:防護服及個人劑量報警儀1-2套
? 現場尋源裝置:便攜式n、γ檢測儀1臺
? 危險品處理裝置:大鉛當量源罐1只,加長放射源操作鉗1把
適用場所
醫療衛生，再生資源、冶金、鋼鐵，核設施，國防，海關口岸，科研/實驗室，危廢行業等等。
主要技術指標
|
項目名稱 |
參數信息 |
||||||||||||||||
|
γ探測器指標 |
? 探測器類型：美國EJ原裝進口板式塑料閃爍體+日本濱松低噪聲光電倍增管 ? 探測器體積：50升、60升、100升、120升、150升、200升可選 ? 劑量率范圍：1nSv/h~6Sv/h（100升，相對137Cs ） ? 能量范圍：25keV~3MeV ? 靈敏度：6240cps/（Sv/h） /升（100升，相對137Cs） ? 檢測下限：能夠探測到高于本底5nSv/h（0.5R/h）的輻射 ? 自標定：低活度天然放射性礦物盒（非放射源） |
||||||||||||||||
|
中子探測器指標 |
? 探測器類型：長壽命3He中子探測器（2大氣壓） ? 能量范圍：0.025eV（熱中子）~14MeV ? 計數壽命：1017個計數 ? 有效探測區尺寸：Φ50mm×1000mm、Φ25mm×1000mm可選； ? 靈敏度：75 cps/（Sv/h）（XX升，相對252Cf） ? 本底計數：＜5cps |
||||||||||||||||
|
在線核素識別指標 |
? 探測器類型：法國圣戈班大體積碘化鈉探測器+低鉀石英光電倍增管 ? 探測器體積：2升、4升可選 ? 測量范圍：1nSv/h~8Sv/h ? 能量范圍：40keV~3MeV ? 靈敏度：47500cps/Sv/h（XX升，相對137Cs） ? 本底：≥2000cps ? 檢測下限：能夠探測到高于本底5nSv/h（0.5R/h）的輻射 |
||||||||||||||||
|
系統探測靈敏度 |
? 本底:伽馬參考本底10u R/h,中子本底不大于5cps(系統計數率) ? 誤報率:≤0.1% ? 源距:放射源距離探測面2.5米 ? 源屏蔽:伽馬源無屏蔽,中子源無慢化,即使用裸源測試 ? 源移動速度：8km/h ? 源活度的準確度:±20% ? 以上條件下可探測到下表中所列活度或質量的放射性物質,在置信度95%內報警概率應≥90%：
|
||||||||||||||||
|
支撐結構指標 |

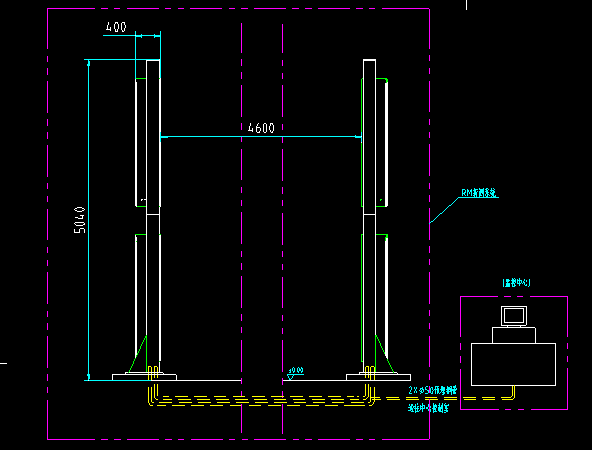

? 防護等級:IP65 ? 立柱尺寸:150mm×150mm ×5mm方鋼立柱 ? 表面處理工藝:整體噴塑,菊紋 ? 準直器鉛當量:5面10mm鉛銻合金+5面2mm不銹鋼包裹 ? 安裝后總高度:4.92米 |
||||||||||||||||
|
中心控制管理系統指標 |
? 電腦:i5以上聯想品牌電腦 ? 電腦系統:WIN7 ? 硬盤:500G、1T可選 ? 數據存儲時間:≥10年 |
||||||||||||||||
|
軟件指標 |
? 系統軟件版本:CP-PSC14.03 ? 報告形式:生成excel電子表格,永久保存;對不同報警類型區分顏色顯示; ? 報告內容:系統將自動生成檢測報告,報告內容包括車輛進入通道時間、離開通道時間、車牌號碼、集裝箱箱號、輻射水平、有無報警、報警類型、報警級別、通過車速,本底輻射水平,報警閾值,是否敏感核物質等信息 ? 計數顯示方式:數字顯示結合實時波形顯示 ? 現場控制:允許授權人員對每次檢查結果輸入結論 ? 數據庫:用戶可以進行關鍵字查詢 ? 管理權限:授權賬號可以進入后臺專家模式 |
||||||||||||||||
|
系統性指標 |
? 系統靈敏度一致性:監測區域高度方向的γ靈敏度的變化≤40% ? NORM拒絕功能:具備判別貨物中天然放射性核素(40K)的功能 ? n、γ檢出概率:大于等于99.9% ? n、γ誤報率:小于等于0.1‰(萬分之一) ? 監測區域高度:0.1m~4.8m ? 監測區域?qū)挾?4m~5.5m ? 車速監測方式:雙面紅外對射 ? 允許通過車速:8km/h~20km/h ? 電子檔桿:抬桿時間小于等于6秒,斷電后可手動抬桿 ? 視頻監控:高清夜視攝像機 ? 短信報警系統:移動、電信、聯通可選 ? 一次性箱號系統識別率:大于等于95% ? 一次性通過車牌識別率:大于等于95% ? 報警分貝:現場90~120db;控制中心65~90db ? 報警閾值與誤報警率的調整:通過SIGMA的Key值連續可調 ? 數據傳輸方式:有線TCP/IP模式 ? 車輛超速報警:具備車輛超速報警功能并提供信息顯示，報警車速可設定 ? 放射源定位功能:系統自動指示放射源所在車廂中的位置 ? 現場大屏幕led顯示屏尺寸:0.5m×1.2m ? 現場廣播系統:≥120db ? 斷電續航:監測終端續航時間大于48小時 ? 設備滿足國家標準《放射性物質與特殊核材料監測系統》GBT24246-2009對門式車輛監測系統有關γ及中子探測效率的要求 ? 滿足IAEA 2006年發布的《Technical and Functional Specifications for Border Monitoring Equipment》及IAEA-TECDOC-1312對門式車輛監測系統有關中子和γ探測效率的要求 |
技術特點
1、BIN (Background Identification of Normal ) 本底忽略技術
該技術能夠高速地在高輻射本底的情況下快速檢出低水平的人造放射性物質，其檢出時間下限可達本底輻射水平的1.05倍，檢出時間可達100毫秒，同時允許車輛在快速移動的情況下對放射性物質進行檢出,適合快速檢出，同時可以保證設備不會因?yàn)楸镜椎拇蠓叨`報警；并且可以對車輛占位時導致對天然射線屏蔽引起的本底計數降低進行補償，增加了檢驗結果的真實性，提高了檢出概率，尤其對弱放射性檢出有很大幫助；
2、MCA多道能譜分析器
配置了多道能譜分析器的大體積碘化鈉探測器可以實現對放射源進行1024道分析，最短在1秒鐘時間內可準確報告核素類型；“該功能對國防需求的敏感核材料檢出有突出貢獻”；
3、特征SIGMA統計算法
通過特征SIGMA算法用戶可以輕松調節設備的檢出靈敏度和誤報的概率關系，可以在需要的場合提高靈敏度檢出極微弱的放射源(如放射源遺失)；或者在長期的在線監測過程中防止設備誤報，做到收放自如；
4、1017計數長壽命3He中子正比計數器（選配）
常規的3He計數器器壽命約為1011個計數,我公司采用長壽命探測器計數壽命可達1017個計數,提高探測器使用時間一百萬倍,適合在在線式輻射監測和高輻射場中進行長期工作;
5、NORM拒絕功能（40K)
該功能用于判定天然放射性物質（40K），如結合碘化鈉探測器及MCA多道能譜分析器可以準確區分醫療核素、工業核素和天然放射性核素。
|
天然核素 |
40K、226Ra、232Th |
|
工業核素 |
241Am、137Cs、60Co、57Co、22Na、133Ba、54Mn、88Y |
|
醫用核素 |
131I、201Tl、203Hg、18F、99mTc、99Mo、192Ir |
|
特殊核材料 |
57Co、152Eu、238U |
6、GIS地理信息系統
先進的GIS地圖系統可以實現對設備安裝點的精確定位，同時允許將數據(不含能譜數據)實時傳輸?shù)奖O(jiān)控中心，實現集中管控；
7、高速采樣（最快200ms），實時本底
采樣頻率100ms，允許車輛快速通過；最短每1分鐘實時更新本底，保證檢測結果的準確性；
核素識別主要技術指標（選配）
① 誤報警率
在穩定的環境本底下：
使用占位傳感器，10000次占用，誤報警率≤1次
不使用占位傳感器，12h時內，誤報警率和誤識別率≤1次
② γ 輻射響應
50次占用，報警≥49次
③ 超量程
超過100μSv/h時，發出高輻射報警，并在源離開后1min內解除報警
④ γ射線引起的中子報警
γ劑量率達到100μSv/h時，不觸發中子報警
⑤ 本底影響
當本底變化已大到足以導致報警概率發生較大變化時，監測系統應發出警告提示
⑥ 核素識別
|
天然核素 |
40K、226Ra、232Th |
|
工業核素 |
241Am、137Cs、60Co、57Co、22Na、133Ba、54Mn、88Y |
|
醫用核素 |
131I、201Tl、203Hg、18F、99mTc、99Mo、192Ir |
|
特殊核材料 |
57Co、152Eu、238U |
注：核素識別和中子探測均為選配，不在標配系統中
